实验室气体管道的设计有什么要求?

2022-06-24 09:56:27

  实验室气体管道的设计有哪些要求?气路系统主要应用于处理高纯度气体,或有气体和腐蚀性气体的控制设备,是真正的针对实验室气路系统。那么实验室气体管道的设计有什么要求?下面由深圳普莱斯特科技公司的工作人员为大家介绍:



  1、压缩空气在管路上有过滤杂质和水分的净化装置,此净化装置需要并联一路,用单独的阀门隔离,以方便对过滤装置进行维修。


  2、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。


  3、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管(BA级)组成。铜管只使用在气体管路的末端,对气体纯度要求不是太严格的地方。(比如通风柜)。


  4、气体管道不得和电缆、导电线路同架铺设。


  5、每个实验室都要有单独的控制阀、减压阀和压力表。


  6、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

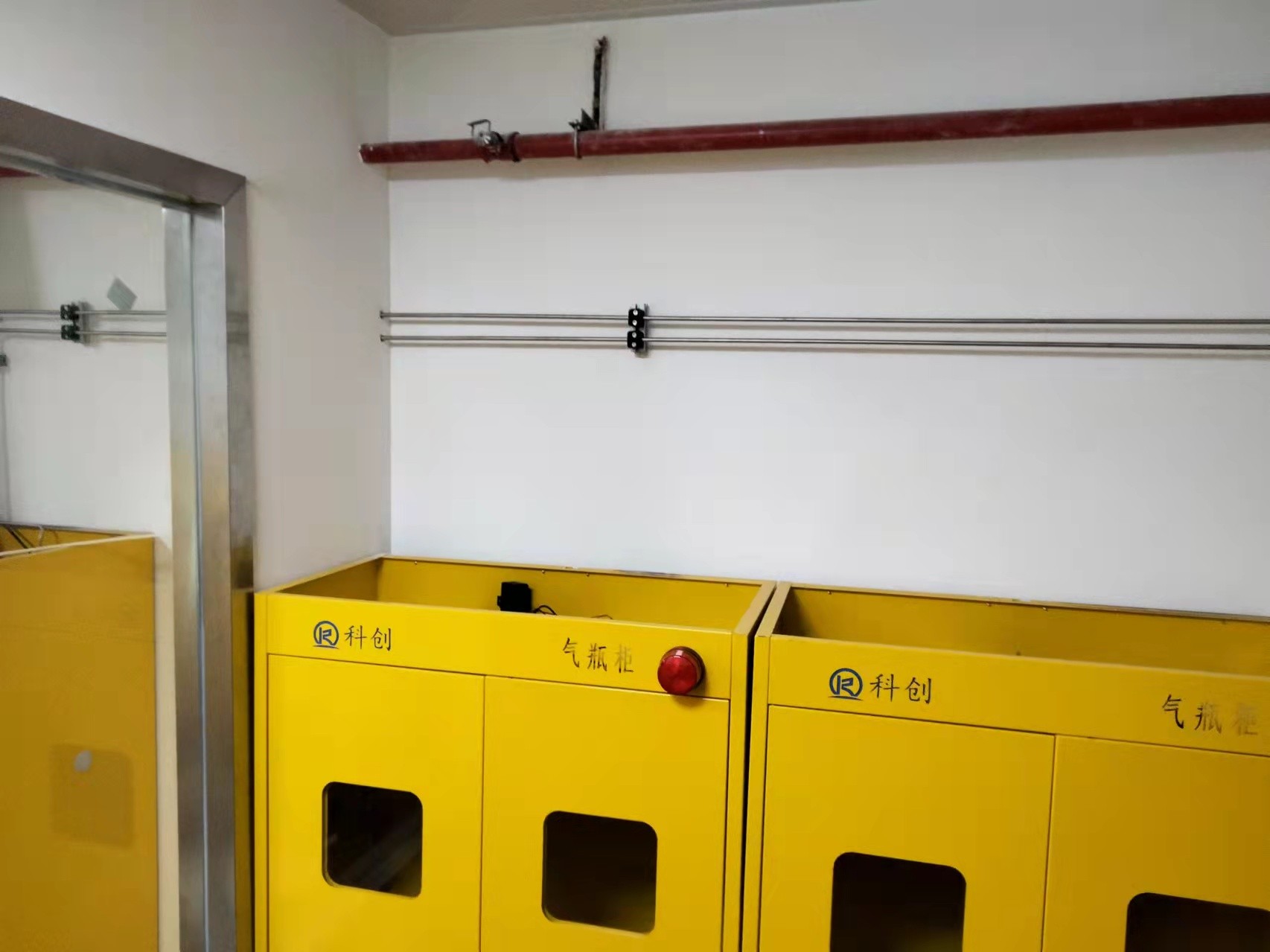

  7、每隔1.5米左右,气体管路就需要有支架。另外根据气体管路弯曲的半径,设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。


  8、易燃气体,如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时,其间距不应小于0.5M;交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。


  以上实验室气体管道的设计有哪些要求就介绍到这里了,实验室的任何的设计都是有规格要求的,所有的气体的排放是非常重要的。
