高纯气体管路系统及管道材料施工规范

2023-06-14 10:25:40

  高纯气体管道系统布置不同于普通气体管道,一般要求管线不应大长,不应出现不易吹扫干净的“盲管”等死角。在干管或支管末端设置必要的吹除口和取样口。在一些非连续运行的用户,在管道末端连续不断的小气量放空,以使管道内气体常流动,不会出现“死空间”。根据过程气体质量要求,必要时还要布置末端净化装置。一般在进入洁净厂房的高纯气体管道的控制阀门、过滤器、减压装置、压力表、流量计、在线分析仪器等,集中设在气体人口室内,便于统一管理和控制。



  气体管路工程供气方式

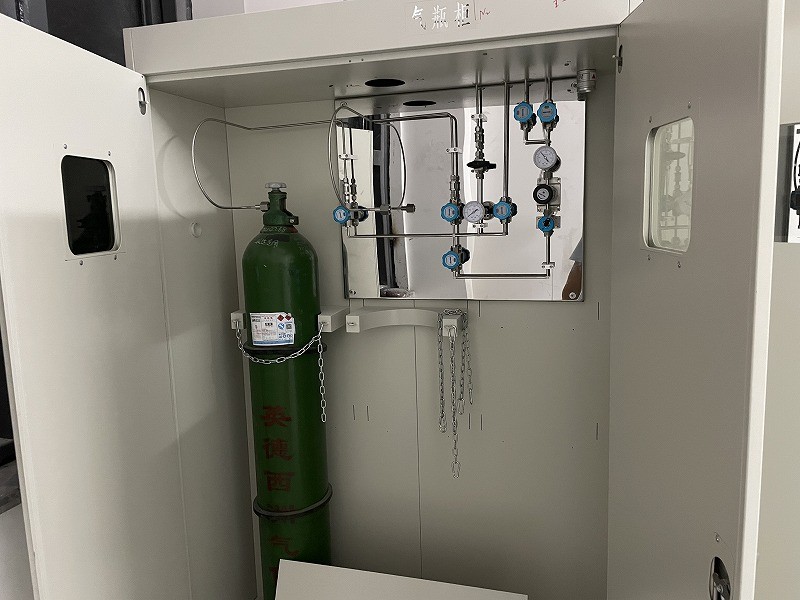

  气体管路工程气瓶区域用管路引进。除了仪器空气(工厂空气)是工厂直接生产外,其余气体都是采用高压气瓶柜供气。安装半自动转换阀控制气瓶更换,主要的控制阀门和减压阀门都安装在室外。气体管路主要材质为不锈钢,安装在天花板下方,沿着墙走,这样便于检查和维修。


  高纯气体管路工程管路处理规范


  1、由于高纯气体管道要求的洁净度较高,为了减少安装现场的焊接工作量,确保洁净度,所以管道的施工先在1000级的预制间中预制,施工人员应穿洁净服,使用的工机具应保证洁净,另外施工人员应有较强的洁净意识,施工过程尽量减少对管子的污染。


  2、管道的下料管道下料使用的是专用的切管工具,切出的端面绝对和管轴心线垂直,切管时应采取措施避免外界的灰尘、空气对管子内部的污染,下好的料应分组编号以便于组对焊接。


  3、管道焊接,管道焊接前应先编制焊接程序输入到自动焊机,试焊样品,样品合格后,方能焊接,进行完一天的焊接后,再焊样品,如果样品合格,由于焊接参数一直储存在焊机里,自动焊机焊接时又非常稳定,所以焊缝质量也是合格的。焊接质量由微机控制,减少了由于人为因素对焊接质量的影响,既提高了工作效率,又能得到高品质的焊缝。


  高纯气体管路施工的要求


  1、焊接管道须通惰性气体(氮气)进行焊接保护。


  2、管与管的连接、管与阀门的连接应采用套焊、插接焊。


  3、管道系统中应设置区域阀箱。


  4、终端设备带要求气、电管线分腔。
