实验室气体管道工程的设计

2023-05-12 16:40:12

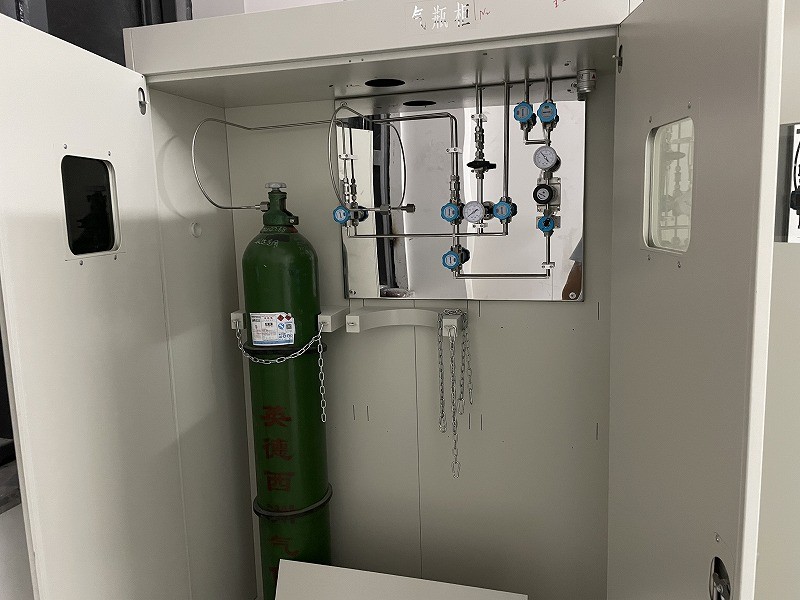

  实验室气体管道工程气瓶区域用管路引进。除了仪器空气(工厂空气)是工厂直接生产外,其余气体都是采用高压气瓶柜供气。安装半自动转换阀控制气瓶更换,主要的控制阀门和减压阀门都安装在实验室外。实验室气体管路主要材质为不锈钢,安装在天花板下方,沿着墙走,这样便于检查和维修。



  此外,中央台气体管路的引入通过服务柱。所有的气体管路在工作台上有合适的控制阀门,便于操作。所有气体管路的连接采用无缝焊接。引入普通分析实验室的压缩空气都至少需要有2个压缩空气钢瓶的备份。气体管路为不锈钢,在管路上有个过虑杂质和水分的净化装置。此净化装置并联一管路,用单独的阀门隔离,这样在不影响正常使用情况下,可以对过滤装置进行维修。


  使用的气瓶和备用气瓶之间有一个半自动调节阀来控制。所有气体管路都是高质量的、完全退火、无缝不锈钢SS-316L。所有氧气管路都需完全清理干净,使其适合氧气使用。气体管路需要有安全压力释放阀门、压力调节阀门、压力表来指示气体压力。


  所有减压阀都需要连接一条通出气体存藏区的排气管路。易燃、氧化气体排气管路不能并在一起。盘管由不锈钢材料制成,有足够的韧性。安全减压阀要有标示,标明压力释放级别。所有阀门、调节装置、压力表都由高质量的不锈钢制成。并且都是标准配件。


  配件、阀门一般采用敦阳AMFLO、捷锐GENTEC或类似品牌的产品。提供气体倒回控制器。所有管路标明连接的气体。所有管路能在所处环境下正常使用。施工现场的准备:施工现场在施工前应达到三通(道路通、通电、通水)一平(场地平整)。应按施工平面布置图堆放材料、摆放施工机具,合理布置管道预制、临时设施等场地。


  施工边界线以外30m范围内易燃(闪点低于或等于45℃)物品已经清楚或者已经采取防明火措施。埋地管道和顶管施工所经路线及施工方案,经有关单位确认批准,并采取了保护措施。施工监护区域已明显标识。管道施工所需临时脚手架和管沟内的支护己按要求搭设完毕,经检查合格。


  气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入气体回火防止器等安全控制装置。


  气体管路材质应满足以下要求:


  1、对所有气体无渗透性;


  2、吸附效应最少;


  3、对所输送的气体呈化学惰性;


  4、能快速使输送的气体达到平衡。
